Cat1 AMI Solutions Smart Metering Communication-Module DC12V 500mA

TimeWavecat.1 mededeling module-TW-Cat1 bij rand het computering wordt gebaseerd om onafhankelijke installatie van slimme meter te realiseren die

TW-Cat1 is een communicatie module voor enige en in drie stadia slimme die wattuurmeters bij rand de gegevensverwerking worden gebaseerd. Realiseer onafhankelijke installatie van enige en in drie stadia intelligente energiemeters. De elektrointerface is verenigd, vermijdend de secundaire ontwikkeling van de stroommeter.

Cat1 (4G) de slimme meter communicatie module wordt ingebed met een netwerk communicatie module met LIET dual-mode Cat.1 en GPRS en een hoge snelheidsmicroprocessor met 32 bits. Zolang het gebruiksmilieu van slimme elektriciteitsmeters binnen het werkingsgebied van het communicatienetwerk van Cat1 is, kan het onmiddellijke platform van het toegangsbeheer van elektriciteitsmeters worden gerealiseerd. Ontvang en antwoord aan de lezing/controleinstructies door het platform worden uitgegeven dat. Tegelijkertijd, kan het diverse gegevens van de stroommeter automatisch verwerven door effectief te controleren uploadt cyclus en het melden van taken en andere werkende parameters binnen de communicatie module. Regelmatig en upload actief aan het wolkenplatform. De communicatie module kan de PLC module of kleine draadloze module van de huidige elektriciteitsmeter direct vervangen. Realiseer Cat.1-netwerktoegang en vestig verbinding met het gespecificeerde serverplatform door TCP-protocol.

Hoofdfuncties en eigenschappen

• Het standaard slimme meter communicatie interface en modulevakje ontwerp van het Net van de Staat wordt goedgekeurd. Het is geschikt voor de meeste slimme meters. Het kan (hete stop) direct worden vervangen.
• De communicatie module heeft de capaciteit de unieke communicatie adresinformatie van de momenteel uitgeruste slimme meter na macht- automatisch om te verkrijgen. Het is verbindend aan zijn eigen verre communicatie adres.
• De communicatie module vormt de verrichtingsparameters zoals uploadt taaklijst en uploadt cyclusduur. Het kan de gespecificeerde gegevens van de elektriciteitsmeter automatisch lezen en het uploaden aan het dienstenplatform;
• De professionele technologie van de de stroom automatische controle van interfacegegevens. Verleen voorrang aan het instructiekader door de platformgateway aan volledige bidirectionele transparante transmissie wordt uitgegeven die in real time;
• De statusaanwijzing van communicatie module is rijk. Het het werk statuut van de module kan door de statusindicator op plaats worden bepaald.
• De gevormde parameters kunnen worden bewaard wanneer de communicatie module neer wordt aangedreven. Automatische terugwinning wanneer de macht wordt hersteld.
• Lage latentie, 4G-netwerkdrager. De ervaring van de millisecondenvertraging.
• Gebaseerd op het bestaande exploitantnetwerk. Brede dekking en hoge stabiliteit.
• Gebruiksklare simkaart. Steun de 4G-netwerken van drie exploitanten, namelijk, China Telecom, China Mobile en China Unicom;

Specificaties en hoofd technische parameters

De informatie van de frequentieband: Td-LTE Band38/39/40/41; Fdd-LTE Band1/3/5/8; GSM Band3/8;

Machtsrang: Td-LTE Band38/39/40/41+23dBm (Macht class3); Fdd-LTE Band1/3/5/8 +23dBm (Macht class3); GSM Band8 +33dBm (Macht class4); GSM Band3 +30dBm (Macht class1);

Antenneinterface: standaardantennesma schakelaar;

Voeding: DC12V, 500mA;

Gegevensopslag: de tijd van de gegevensopslag na stroomuitval ≥ 10 jaar;

Communicatie interface: standaardttl-seriële poort;

Baudrate van communicatie interface van stroommeter: 2400bps;

Communicatie protocol: neerstraalverbinding: ben met DL/T645-2007-communicatie protocol in overeenstemming. Stroomopwaarts: TCP-protocol;

Werkende temperatuurwaaier: - 25 ℃~60 ℃;

Waaier van de grens de werkende temperatuur: - 40 ℃~70 ℃;

Opslag en vervoers de waaier van de grenstemperatuur: - 40 ℃~70 ℃;

Relatieve vochtigheid: < 75%;

Luchtdruk: 63.0kPa~106.0kPa (hoogte 4000m en hieronder);

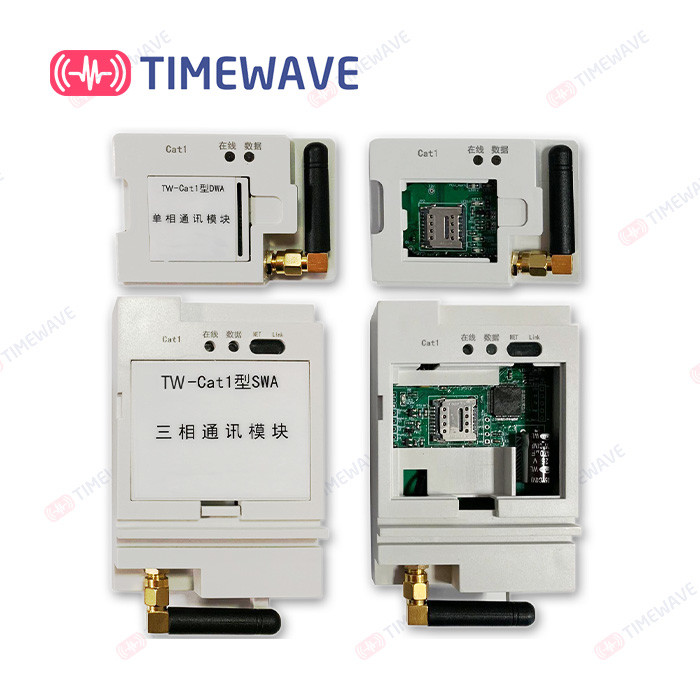

Verschijning en antenneinstallatie

Eenfasige slimme elektriciteitsmeter en Cat1-van de communicatie het diagram moduleassemblage

Slimme elektriciteitsmeter in drie stadia en Cat1-van de communicatie het diagram moduleassemblage
