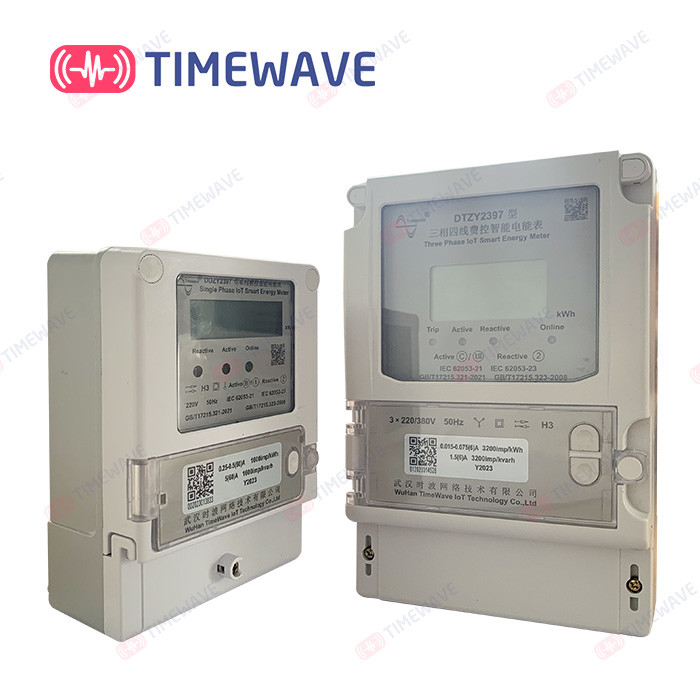

RS485 slimme Elektriciteitsmeters/IOT Gebaseerde Energiemeter om Te volgen en Te factureren
| Plaats van herkomst | Hubei, China |
|---|---|
| Merknaam | TimeWave |
| Certificering | ISO/IEC 20000-1, ISO/IEC 27001,I SO/IEC 9001 |
| Modelnummer | DTZY2397 |
| Min. bestelaantal | overeen te komen |
| Prijs | EXW US$ 50-100/set |
| Verpakking Details | 20pcs/carton |
| Levertijd | 3-5 weken na ontvang de betaling |
| Betalingscondities | T/T, L/C |
| Levering vermogen | de reeks van 2000/week |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Product | Uitkiezen/Drie fasen slimme energiemeter | Aanpassing | OEM/ODM |
|---|---|---|---|
| Fase | Uitkiezen/Drie | Normen | IEC62053-21, DL/T645-2007 |
| De frequentie van het machtsnet | 50HZ | De nominale spanningv.n. | 220V/3*220v/380v |
| Werkend voltage | 80% de V.N. van de V.N. ~ 115% | Geschatte huidige grens ib | 5A |
| Maximumstroom Imax | 80A/100A | Beginnende stroom | 0,4% Ib |
| Connectiviteitsprotocol | NB-Iot/LoraWan | ||
| Markeren | RS485 slimme Elektriciteitsmeters,Facturerende Slimme Elektriciteitsmeters,Slimme IOT Gebaseerde Energiemeter |
||
Productomschrijving
TIMEWAVE slimme IoT-energiemeter voor het Efficiënte en Gebruik die van de elektriciteitsmeter volgen factureren
Type DTZY2397 (LoRaWAN)

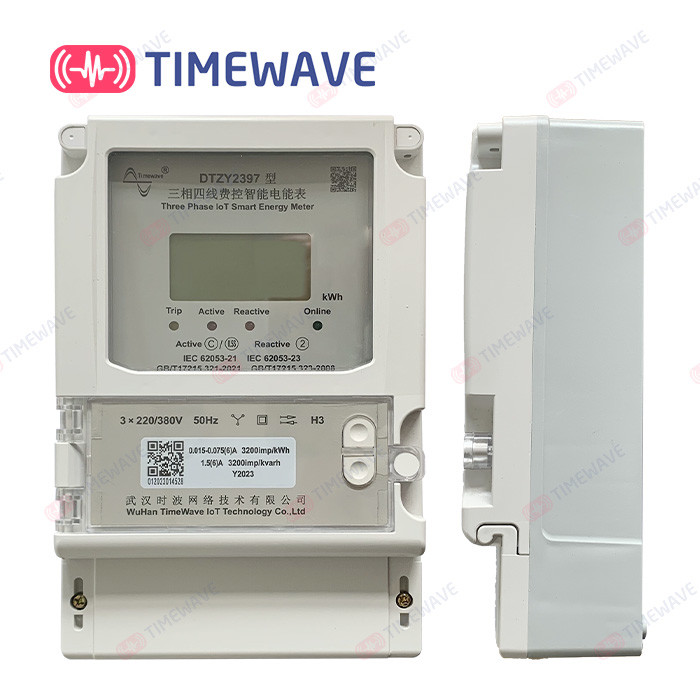

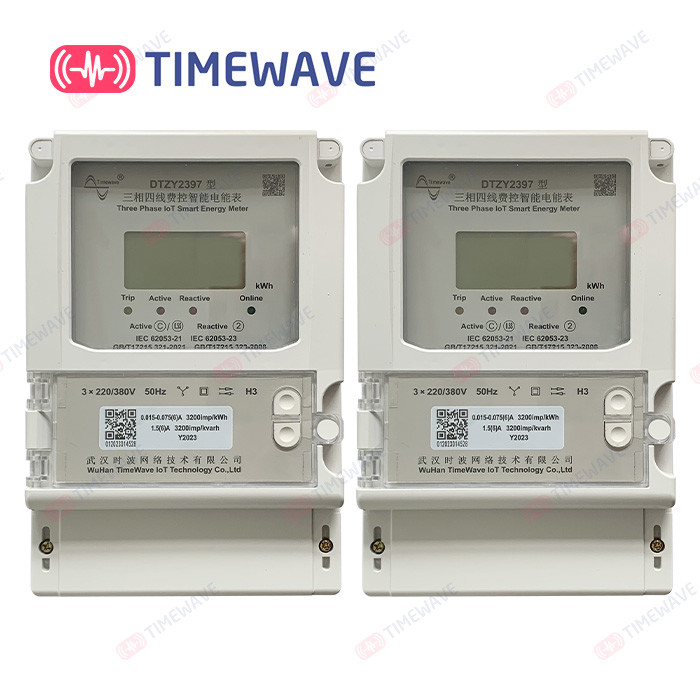

Slimme de energiemeter in drie stadia van IOT
De werkende instructie van de elektriciteitsmeter
1. OVERZICHT
De intelligente elektriciteitsmeter heeft de functies van stroommeting, de meting van de machtsparameter, time-sharingmeting, bevriezen het in real time, aan-uit- controle, van LoRaWAN en RS485-mededeling, enz. Het is geschikt voor gelegenheden de in drie stadia van de machtsconsumptie.
| Kwalificatie | Directe lijst in drie stadia | CT lijst in drie stadia |
| Normen | IEC62053-21, IEC62052-11, DL/T645-2007 | |
| de nominale spanningv.n. | 3×220/380V | 3×220/380V |
| Werkende voltagewaaier | 80%-115% | 80%-115% |
| Geschatte stroomgrens Ib | 5A | 1.5A |
| Maximumstroom: Imax | 100A | 6A |
| beginnende stroom | 0,4% Ib | 0,2% Ib |
| De frequentie van het machtsnet | 50Hz | 50Hz |
| frequentiegebied | ±2% | ±2% |
| Actieve metingsnauwkeurigheid | Classl 1/B | Klasse 0,5, S/C |
| Reactieve metingsnauwkeurigheid | Klasse 2 | Klasse 2 |
| Actieve impulsconstante | 400 (IMP/kWu) | 3200 (IMP/kWu) |
| De reactieve impulsconstante | 400 (IMP/kvarh) | 3200 (IMP/kvarh) |
| klokprecisie | ±0.5S/d (23℃) | ±0.5S/d (23℃) |
| Normale werkende temperatuurwaaier | -40°C~+70°C | -40°C~+70°C |
| Extreme werkende temperatuurwaaier | -40°C~+70°C | -40°C~+70°C |
| Vervoer en opslagtemperatuurwaaier | -40°C~+70°C | -40°C~+70°C |
| machtsdissipatie | <1> | >1.5W, 10VA |
| De tijd dat de domeinen van de elektriciteitspanneklok | >24h | >24h |
| De RS485-Interface | Het Gebrek is 2.400 B p s.1200bps, 2400bps, 4800bps, en 9600bps waren beschikbaar | |
| LoRaWANfrequentie | 864-865MHz | 864-865MHz |
3.1. 3.1 metende positieve en negatieve actieve macht, positieve en negatieve richtings actieve macht, 1-4 kwadrant reactieve macht, en ABC-de actieve macht van de fasescheiding en reactieve machtsfuncties. De elektrische energie zou moeten afzonderlijk voor stroom en totale elektrische energie bij worden geaccumuleerd en worden opgeslagen telkens als periode zoals uiteinden, pieken, vlakten, en valleien. En het kan de macht van de vorige 12 maanden ook opslaan en tonen.
3.2. 3.2 het kan meten, de werkende parameters en de staten van ABC zoals elk fasevoltage opslaan en tonen, huidige, totale en in drie stadia actieve reactieve macht, actieve reactieve macht in drie stadia, totale en in drie stadia machtsfactor en frequentie van de huidige elektriciteitsmeter. En het heeft de functie van de overbelastingsbescherming.
3.3 er zijn twee reeksen tarieven (scherp, piek, vlak, vallei) en periodes die kunnen willekeurig worden geprogrammeerd, en een andere reeks tarieven en periodes kan begin zijn aan gebruikt op het vastgestelde tijdpunt. Elk plaatste van tarieftijdspannes kan met minstens 2 tijdzones voor een jaar worden geplaatst. Minstens 14 tijdspannes kunnen binnen 24 uren worden geplaatst. Het minimumtijdspanneinterval is 15 minuten. De tijdspanne kan over nul punten worden geplaatst.
3.4 registreer de maximum de vraag en voorkomentijd van voorwaartse actieve, omgekeerde actieve, positieve reactieve en omgekeerde actieve macht in die maand.
3.5It heeft bevriezende functies zoals het onmiddellijke bevriezen, het regelmatige bevriezen, dagelijks het bevriezen, het goedgekeurde bevriezen en uur het bevriezen.
3.6 het heeft de functie van gebeurtenisopname zoals nul die, neer gecorrigeerd, macht, en de rem, enz. trekken sluiten ontruimen programmeren.
3.7 verre scheiding en van de machtstransmissie functie. De macht van bevel wordt uitgegeven door communicatie interface zoals RS485 om de de ladingslijn van de gebruiker af te snijden; Of geef een instructie van de machtstransmissie uit om de lijn van de gebruikerslading aan te zetten.
3.8Active uploaden/tweerichtings transparante transmissiefunctie. Upload actief de gegevens aan het overeenkomstige platform door het draadloze netwerk van LoRaWAN, met een standaardinterval van 4 (settable) uren.
3.9 nadat de meter ingeschakeld is en de LoRaWAN-module met het netwerk wordt verbonden, is de meter automatisch gekalibreerd.
LCD het schematische diagram van de volledig schermvertoning (zoals hierboven getoond)
4.2. Weergavemappen
| Nr. | LCD cijfer | verklaar |
| 1 | NEGATIEF T1 ∑ VAN PREMON POS T2 T3 T4 | De stroom en vorige maand, door:sturen en keert, cumulatief totaal elektriciteitsverbruik en elk tarief om |
| 2 | Omdat C | Staat de in drie stadia van ABC, stroom, onmiddellijke bedragaanwijzing |
| 3 | De VRAAG | De maximum maandelijkse vraag |
| 4 | BLIJF | Disponeer en overblijvende statusaanwijzing over |
| 5 | |
De indicator van de netwerkstatus (niets) |
| 6 | 8888:8.8: 8.8 cos. Φ kvarh kW kWu V A | Gegevensvertoning en het overeenkomstige eenheidssymbool |
| 7 | |
Vertegenwoordigt periodesreeksen 1 en 2 |
| 8 | |
Wijst huidig tempo op status (piekvallei) |
| 9 | |
Ontoereikende voltageindicator van Batterij of supercapacitor |
| 10 | |
Voltage in drie stadia of huidige uit van-faseindicator |
l disponeert aanwijzing over: bankschuldelektriciteit wanneer het „surplus“ flits, bankschuldmacht van macht wanneer de flits van „surplus " snelheden detacheert.
l uit van-faseaanwijzing: Wanneer ABC uit fase is, het overeenkomstige karakter van ABC in de lagere seconden van rijflitsen.
l Verkeerde faseaanwijzing: deze indicator detacheert flitsen wanneer voltage het in drie stadia van ABC verkeerde fase is; deze indicator verzendt flitsen wanneer stroom de in drie stadia van ABC verkeerd is. Deze indicator niet lijkt wanneer er ontbrekende fasen zijn.
Verkeerde faseaanwijzing: deze indicator detacheert flitsen wanneer voltage het in drie stadia van ABC verkeerde fase is; deze indicator verzendt flitsen wanneer stroom de in drie stadia van ABC verkeerd is. Deze indicator niet lijkt wanneer er ontbrekende fasen zijn.De elektriciteitsmeter gebruikt heldere, met lange levensuur leiden als licht van de impulsindicator.
Het heeft actief de indicatorlicht van de machtsimpuls: het rood, gaat gewoonlijk uit, opvlammend wanneer het meten van actieve macht.
Het heeft reactief de indicatorlicht van de machtsimpuls: het rood, gaat gewoonlijk uit, opvlammend wanneer het meten van actieve macht.
Het licht van de reisindicator: geel. Vaak wijst uit op de relais gesloten staat. Vaak helder wijst op het relais van staat.
De statusindicator van de LoRaWANmodule: groen. Vaak helder wijst op dat online is, online gaat het opvlammen.
5. VAN DE VERSCHIJNINGSbeschrijving EN INSTALLATIE BEDRADING
5.2.1 zwak huidig eind bedradingsdiagram
Nr: Tritripreis
N: De reis is openbaar
NC: Tritrip is vaak gesloten
T +: Hoog multifunctioneel T: Lage multifunctioneel
A: De lijn B van RS485 A: De lijn P van RS485 B: Actieve impuls Q: reactieve impuls
- -: Het impulslagerhuis
5.2.2 bedradingsdiagram van de four-wire wederzijdse inductantielijst in drie stadia
5.2.3 bedradingsdiagram van four-wire straight-through meterlijst in drie stadia

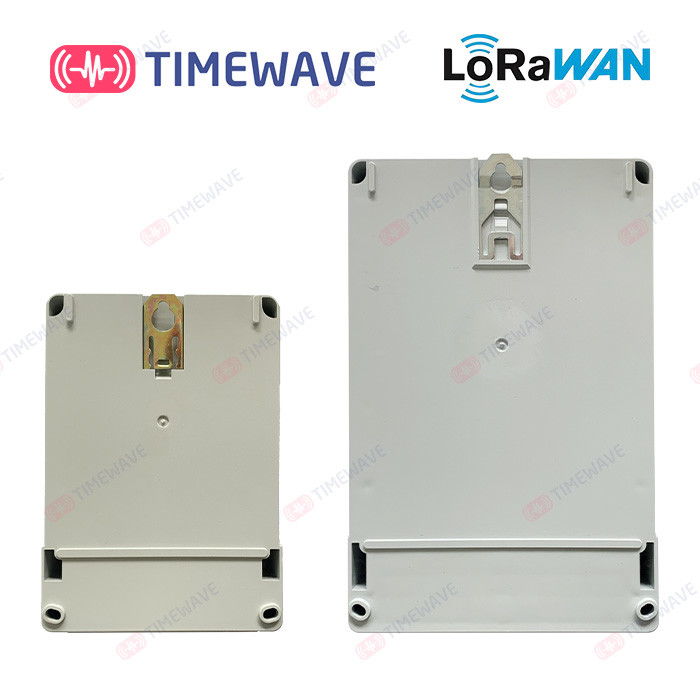

5.3. Installatie
De elektriciteitsmeter zal binnen zo ver mogelijk worden geïnstalleerd. De speciale bescherming van de instrumentendoos zal voor openluchtinstallatie worden gebruikt. De installatie grondplaat zal op de muur met sterke brandweerstand en niet gemakkelijk tegen trilling worden bevestigd. Er moeten geen corrosieve gassen in de omringende lucht zijn waar de meter geïnstalleerd is. Vermijd stof, zoute nevel, enz.
Wanneer het gebruiken van de elektriciteitsmeter, moet de bedrading strikt volgens het bedradingsdiagram in de staartdekking van de meter worden geleid. Het wordt geadviseerd die koperdraad voor het lood te gebruiken met de eindzetel wordt verbonden. De schroeven van het vaste lood in de eindzetel zouden moeten worden aangehaald vermijden brandend de elektriciteitsmeter toe te schrijven aan het slechte contact en verwarmen.
6. VERVOER EN OPSLAG
De ampèremeters moeten in de originele verpakkingsomstandigheden worden vervoerd en worden opgeslagen. De producten zullen niet streng beïnvloed worden tijdens vervoer en het uitpakken, en vervoerd en overeenkomstig de Algemene Technische Voorwaarden van GB/van T15464-1995 voor Instrument Verpakking opgeslagen. De producten zouden moeten in het pakhuis worden opgeslagen en op het platformkader worden geplaatst. De het stapelen hoogte zal vijf lagen niet overschrijden. Geen corrosieve gassen zullen in het opgeslagen milieu aanwezig zijn.
7. GARANTIEperiode EN DE NAVERKOOPdienst
Als de gebruiker de vervoer, opslag en installatieverrichtingsspecificaties naleeft, en de loodverbinding van de fabrikant nog volledig is. Als er een kwaliteitsprobleem is, is ons bedrijf verantwoordelijk voor vrije reparatie of vervanging binnen 18 maanden vanaf de datum van levering de elektriciteitsmeter.
Tijdens de gehele het levenscyclus van de producten, voert ons bedrijf „drie waarborgen“ voor alle producten van de elektriciteitsmeter uit, die noodzakelijke onderhoud en de diensten verlenen. Het verstrekken van materiaal bedradingsdiagram en noodzakelijke technische documenten en tekeningen. Volgens de behoeften van gebruikers, verstrek noodzakelijke opleiding voor onderhoudspersoneel en exploitanten. Het verstrekken van trainingsmateriaal, en werkt regelmatig de software bij en verstrekt vrije verbetering.
Na het ontvangen van de serviceaanvraag van de productgebruiker, zal ons bedrijf binnen 12 uren antwoorden.
