Industriële NBIoT Geavanceerde het Meten Infrastructuur Communicatie Modules

NBIoT Communicatie Module om onafhankelijke installatie van energiemeter en verenigde elektrointerface te realiseren

• Productoverzicht

1. TW-NBIoT is een communicatie module voor enige en in drie stadia slimme die wattuurmeters bij rand de gegevensverwerking worden gebaseerd. Elektro            de interface is verenigd om de secundaire ontwikkeling van de stroommeter te vermijden.

2. NB-IoT wordt de slimme meter communicatie module ingebed met krachtige, low-power, multi-band NB-IoT draadloze communicatiemodule en low-power microprocessor met 32 bits. Zolang het gebruiksmilieu van slimme elektriciteitsmeters binnen de dekking van communicatienetwerk NB-IoT is, kan het de onmiddellijke toegang realiseren van elektriciteitsmeters tot het beheersplatform, aan de lezing/controleinstructies ontvangen en antwoorden die door het platform worden uitgegeven. Tegelijkertijd, kan het effectief controleren uploadt cyclus en het melden van taken en andere werkende parameters binnen de communicatie module. Verwerf automatisch diverse gegevens van de elektriciteitsmeter en upload het periodiek aan het wolkenplatform. De communicatie module kan de PLC module of kleine draadloze module van de huidige elektriciteitsmeter direct vervangen. Realiseer NB-IoT netwerktoegang en vestig verbinding met het platform van de exploitantwolk.

• Hoofdfuncties en eigenschappen

1. Gebouwd in MCU, met rand gegevensverwerkingsvermogen;
2. De communicatie module heeft de capaciteit de unieke communicatie adresinformatie van de momenteel uitgeruste slimme meter na macht- automatisch om te verkrijgen. En realiseer het binden met zijn eigen verre communicatie adres;
3. Kan de LoRaWAN draadloze verre wijze de verrichtingsparameters zoals taaklijst buigzaam vormen en cyclusduur uploaden die door de communicatie module wordt vereist actief automatisch uit te voeren uploadt taak;
4. De professionele technologie van de de stroom automatische controle van interfacegegevens. Verleen voorrang aan het instructiekader door de platformgateway die wordt uitgegeven. Volledige bidirectionele transparante transmissie in real time;
5. Het standaard slimme meter communicatie interface en modulevakje ontwerp van het Net van de Staat zal worden goedgekeurd. Het is geschikt voor de meeste slimme meters en kan (hete stop) direct worden vervangen.
6. De gevormde parameters kunnen worden bewaard wanneer de module neer wordt aangedreven. Automatische terugwinning wanneer de macht wordt hersteld.
7. De de onafhankelijke kring en macht van de machtsomzetting laten controlekring toe. Gebruik DC12V-effectief voeding van moduleinterface en I/O controleoutput van ampèremeter.

• Specificaties en hoofd technische parameters

1. De informatie van de frequentieband: B5@H-FDD 850MHz;
2. Outputmacht: 23dBm ± 2dB;
3. Het ontvangen van gevoeligheid: - 129dBm ± 1dB;
4. Antenneinterface: standaardantennesma schakelaar;
5. Voeding: DC12V, 500mA;
6. Gegevensopslag: de tijd van de gegevensopslag na stroomuitval ≥ 10 jaar;
7. Communicatie interface: standaardttl-seriële poort;
8. Baudrate van communicatie interface van stroommeter: 2400bps;
9. Communicatie protocol: Neerstraalverbinding: ben met DL/T645-2007-communicatie protocol in overeenstemming;                                                                                                                   Opstraalverbinding: Het protocol van telecommunicatiecoap/Telecommunicatielwm2m protocol/andere exploitantprotocollen
10. Werkende temperatuurwaaier: - 25 ℃~60 ℃;
11. Waaier van de grens de werkende temperatuur: - 40 ℃~70 ℃;
12. Opslag en vervoers de waaier van de grenstemperatuur: - 40 ℃~70 ℃;
13. Relatieve vochtigheid: < 75%;
14. Luchtdruk: 63.0kPa~106.0kPa (hoogte 4000m en hieronder);

• Verschijning en antenneinstallatie

Assemblagediagram van eenfasige slimme elektriciteitsmeter en NBIoT-communicatie module (ingebouwde antenne)

Assemblagediagram van eenfasige slimme elektriciteitsmeter en NBIoT-communicatie module (ingebouwde antenne)

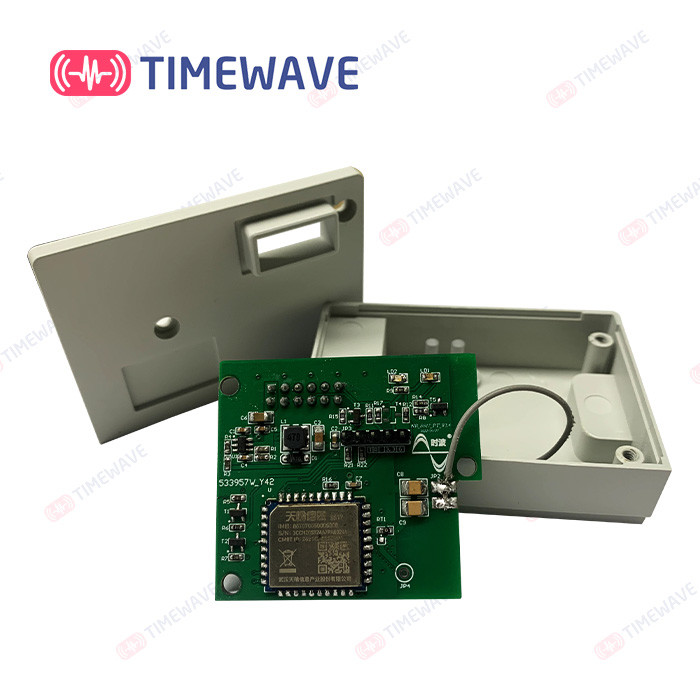

Communicatie van de NBIoT slimme meter module (externe antenne)

Assemblagediagram van eenfasige slimme elektriciteitsmeter en NBIoT-communicatie module (externe antenne)

Assemblagediagram van slimme elektriciteitsmeter en NBIoT-communicatie module in drie stadia (externe antenne)
